1.2、装料方式：将物料装于匣钵中，再将匣钵置于辊棒上，由辊棒传送。匣钵在窑内双排双层放置。

1.3、窑内气氛：空气。物料在烧成过程中会产生水蒸气等少量废气。

1.4、气氛控制：在预热段和烧成段设7支排气管，用于窑内加快排出窑内的各种废气。

二、主要技术参数及要求

2.1、 额定温度：  700oC。常用温度：600oC。

2.2、 额定功率：                       220 KW。

2.3、 保温功率：                       约150 KW(保温功率和进料速度、炉顶排气量有关)。

2.4、 供电电源：                       3φ—380V

2.5、 加热区数：                       11区

2.6、 控温点数：                       22点

2.7、 加热方式：                       上下加热，恒温区上下分别控温

2.8、 加热元件：                       高温电阻丝(0Cr27Al7Mo2，内置瓷管中)

2.9、 控温精度：                     　≤±1oC

2.10、截面温差（恒温段）：              ≤±5oC

2.11  炉膛尺寸（L×W×H）：　　 　　　17000×680×220mm

2.12、匣钵尺寸（L×W×H）：　 　      300×300×90mm(需方自备)

2.13、窑体外形尺寸约（L×W×H）：　 　20000×2300×1450mm

2.14、传送速度：　　　　　　　　　 　 1000—2500 mm/h   常用速度：2000mm/h

2.15、调速方式：                      变频调速

2.16、产量：氨分解催化剂日产3.5吨，加氢催化剂和环保类催化剂日产2.5吨

三、结构说明

3.1、宜兴斯太尔生产的此设备电窑可分为窑体、进料辊道、出料辊道、主传动系统、加热元件和控制柜等几部分。

3.2、窑体长17m，分9节制造，其中：4节总长7m，每节1.75m。2节总长5m，每节长2.5m，另2节总长4m，另1节为1m。各节之间用螺栓联接。

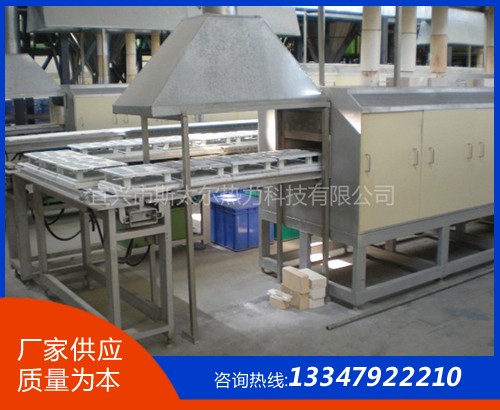

3.3、进料辊道长约1m，装于窑体前端；出料辊道长2m，装于窑体后端。进、出料辊道用螺栓与窑体相连。

3.4、宜兴斯太尔生产的此设备主传动系统共分2组，采用变频无极调速、斜齿轮传动，主传动电机有缺相保护、过电流保护和电机故障报警功能，辊棒直径φ42mm，中心距75mm。辊棒数量270支，其中窑体部分230支，选用陶瓷辊棒；进、出料辊道40支，选用镀锌钢管。

3.5、加热元件选用瓷管内置电阻丝0Cr27Al7Mo2棒(1350℃)。升温区300度温区长度为7m，高温区长度为4m，加热区共11m。

3.6、温控系统采用可控硅单相调压方式控制电炉温度，共22组。控温元件选用可控硅模块，控温仪表选用智能温度调节仪，该表具有连续PID调节、超温报警、断偶指示、温度补偿等功能。

3.7、测温元件选用N分度热电偶，共22支，偶丝直径≥φ2.0mm。热电偶水平横插于各温区上下部。

3.8、窑体外侧壁温升≤45oC。远离测温点与和电阻丝、辊棒之间的距离≥150mm。

3.9、接线护罩采用外挂式，护罩与辊棒相邻一面加防护板，以防止员工检修时触电。

3.10、炉顶前端300 oC之前，在离进口1400mm处设置一排水管，在离进口2200处窑内顶部设置一隔粱砖，把窑内的水气隔离。

3.11、宜兴斯太尔生产的此设备炉顶前端设排气管4支，排气量可调(尽量窑头排气)，采用耐火抽板阀控制，汇入总管，经射流风机向外排放。管道材质为SUS304。总管上留连接发兰。发兰接口到室外的管道有需方负责。各排气管按装结构要便于窑炉的维修。

3.12、窑体冷却段2节采用3个排气管和4个进气孔用于冷却窑内温度，同时往出口遂渐减少保温，降低出口温度。

3.13发热元件不与排气口在同一垂直线上。防止腐蚀性气流的冲涮损坏加热元件。

3.14移进板采用莫来石堇青石棚板材质，规规尺寸为320×320×12(mm)，由需方自备，也可委托供方代购。

3.16匣钵由需方自备，亦可委托供方代购。

斯太尔科技生产的此辊道炉广泛用于钴酸锂、锰酸锂、锂离子三元材料、氧化钴、珠光粉、超纯粉体、磁性材料、石油催化剂、玻璃晶化等在1200℃以下工作温度使用。

　　斯太尔科技生产的此辊道是一种产量高、能耗低的高效率窑种，早期用于建筑陶瓷、卫瓷、日用瓷行业，由于它的许多优点，并由于辊棒料的发展，如重结晶碳化硅辊棒的出现，近两年，开始用于锂电池材料、稀土、磁性材料原料、电子粉料、电器瓷件等行业，由于重结晶碳化硅辊棒的出现，使炉温最高可达1200℃。 在要求高产量投资时，辊道窑是首选窑炉。
